描述
專為測量火炬氣和伴生氣體的流量而設計，以解決傳統超聲波流量計所遭遇的，由于高湍流或氣體中的液體成份所造成的測量難題。它是一種高效的氣體流量測量系統，具備優異的性能，可靠性和極高的性?xún)r(jià)比。該設計基于專有的超聲波相位差測量方法，采用直列定位傳感器（無波束反射）。除了測量氣體體積流量，還可提供分子量和質量流量測量。
特點
- 測量不受氣體中存在的液體成份影響
- 只需較短的直管段安裝即可進行可靠測量
- 傳感器表面嚴重的液體沉積不影響測量
- 可進行氣體體積，分子量和質量流量測量
- 無壓損
規格
1. 傳感器類型（浸潤，非侵入式在線超聲波傳感器）
- 測量原理 相位差測量技術
- 傳感器材質 SS 316
- 線纜長度 10m (30ft)
2. 性能特征
- 流速測量范圍 0.1-175m/s
- 準確度 ±1.5%~3%
- 重復度 優于1%
- 測量參數 標準及實際體積流量，累計體積流量，分子量，質量流量，壓力，溫度，氣體流速
3. 測量條件
- 管道直徑 0.05m 至 2.0m (2” to 80”)
- 最短直管段長度 （上游) 6D和(下游) 3D
- 過程溫度 -40℃到+135℃
- 過程壓力 8.7PSI 到167PSI（0.6barA到11.5barA）
- 液體成份 不受影響
4. 機械特征
- 傳感器固定 可伸縮1” 球閥，NPT 1”支管臺

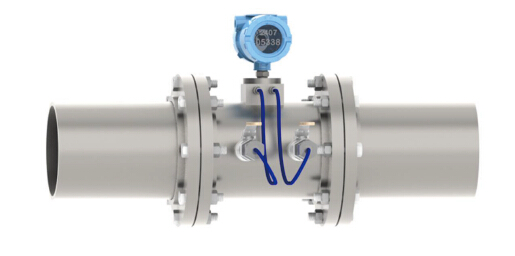

- 長度（FC1223-SP短管型） 40cm（管徑2”到6”），50cm（管徑>16”）
5. 電氣特征
- 供電電壓 24VDC (20-32VDC)
- 功耗 5W (Max)
- 信號輸入端口 兩個, 供外部溫度，壓力傳感器4-20mA信號輸入
- 危險區域認證 CSA/UL Class 1, Div.1, Group ABCD T4
